産学共同開発
従来の6チャンネル(6台カメラ)の相当する精度の動作分析システム
導入しやすい価格を実現いたしました!


動物専用マルチ動作分析システム
~静止画像/動画像比較分析ソフト LS301-3DAni~




臨床用から研究用まで動物専用の本格的な計測が可能な、
複数の動・静止画像の比較や解析ができる二次・三次元動作分析ソフト


静止画像/動画像比較分析ソフトLS301-3DAniは、

日本獣医生命科学大学様にご協力いただきながら

「やさしい操作と本格的な機能を兼ね合わせたハイコストパフォーマンスシステム」という、

新しいコンセプトで開発された動物用の動作分析システムです。

臨床用から研究用まで利用可能な、静止・動画像での比較もできる二・三次元動作分析ソフトです。

個別の動画像ごとに校正処理が可能で、全フレームにわたる軌跡表示や生データも保存できますし、

時間補正DLTやダイナミックキャリブレーションソフトにより、三次元に変換します。

技術革新により従来の6台の本格的なカメラを使用した(6チャンネル)動作分析ソフトと同等の精度をほこりながら

使いやすい操作性と動物病院などで導入しやすい価格を実現しました。






<静止画像/動画像比較分析ソフトLS301-3DAniの概要>

◇解析処理済動画でも重ねたり並べたりの同期再生ができるので違いがわかりやすい。

◇特殊オレンジマーカ利用により、特別な照明なしの計測で、マーカの自動追跡可能

◇安価の高速デジタルカメラでの高速計測(120~1200フレーム/秒)が可能

◇人とは異なる四足動物の動作に特化

◇フォースプレートや専用下肢荷重測定装具靴等の他の機器との同期計測可能

◇純国産品(画面や取説はすべて日本語)でフルハイビジョンの画像サイズにも対応

◇曲線距離も計測可能で、自由な位置にコメントや手書きの絵を任意で表示可能

◇オリジナル校正ソフトにより、簡単に三次元計測への拡張可能

◇ネットによる動画送受での動画処理&解析サービス可能(要会員登録)






<静止画像/動画像比較分析ソフトLS301-3DAniの主な特徴>

1・特別な装置は不要

家庭用ビデオカメラや高速デジカメで撮影された、aviまたはwmv画像やbmp画像までもが処理できます。

また、高額な装置やパソコンの増設ボード等は必要ありません。

直接動画をパソコンに取り込める専用ビデオカメラもございます。



2・低価格

特別な装置が不要なことから、導入費用はこの種の装置としては従来の常識では考えられない低価格です。

後からオプションを追加して発展させることも簡単です。



3・簡単で多機能

マーカ認識だけでも、

点デジタライズ/面積デジタライズ入力方式、

赤外線照明等利用の輝度自動追跡方式(逆に黒のみの無反射マーカ自動追跡もあります)、

特殊オレンジマーカの自動追跡方式、

マウスドラッグによる半自動追跡方式等があり、

画像の拡大・縮小・移動・透明化等の補助機能、


角度・距離・速度の演算機能・文字の色や表示位置の任意変更等と多機能です。

異なる動画像の同期も、開始フレームをマウスで指定するだけです。



4・簡単に動画像比較が可能

異なる動画像を開いて、重ねたり、そばに並べたりして配置し、

1フレームずつコマ送りしたり、あるいは再生して見ることで、状態の比較をすることが出来ます。

片方の画像に透明度をもたせることにより、

異なる場所や時刻に撮影した動画像でも同一画面に同期再生をして見ることが出来ます。

術前術後やきれいな歩様の動物との比較などに最適です。

画像サイズや撮影視野が異なっていても片方の動画像を拡大・縮小して合わせることで、

比較認識しやすくできますし、再生速度も任意設定可能です。



5・ストロボ表示機能

強調してみたいフレームのみを選択することで、

同一画面にその被験者のみがストロボ撮影をしたような状態で表示されます。

選択した全フレームをひとつの画面に表示するbmp画像と、

パワーポイント表示のように、順次表示していくためのbmp画像が保存されます。



6・充実した解析機能

解析されたデータは全て画像として保存されます。

再生用動画像の上に作成された解析数値のある動画像と、

解析数値のあるフレームのみのbmp画像として保存されます。

簡単に画像上で見るのに最適です。

修正可能なファイルとしても保存できます。



7・ハイビジョンや高速道画にも対応

ハイビジョンの画像サイズにも対応しています。

高速デジカメでは、フレームレートは、120㎐~1200㎐まで対応しています。



8・軌跡表示と生データ保存機能

デジタイズ利用の場合、1フレームごとにデジタイズしなくても、

キーフレームのデジタイズのみで全フレームにわたる軌跡表示が可能で、

各動画像ごとに行えます。

また、その生データはエクセルに、軌跡処理画像はファイルとして保存できます。

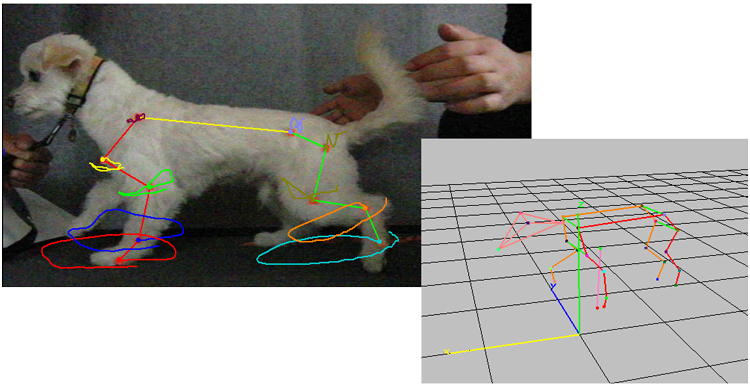

9・ビデオカメラやデジカメの二次元データを簡単に三次元化する機能

家庭用のビデオカメラや高速デジカメで計測した動画も、

フレーム校正器やダイナミック校正器を撮影することにより、

簡単に三次元データ化できます。

同期のとれない画像でも、時間補正ソフトにより専用カメラと同等の三次元データが得られます。



10・肖像権保護のモザイク機能

画像をみせる際に隠したほうがよい対象を、サイズや色認識でのドラッグ追跡方式で全フレームに渡ってマスクできます。








動物専用荷重測定装具靴による四肢の負荷の変化。(エクセルベースでのグラフ表示と動作分析ソフトでの合成図)

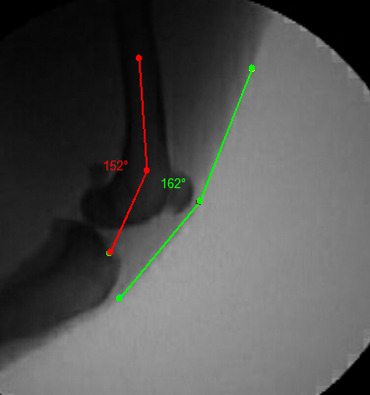

VF動画解析図

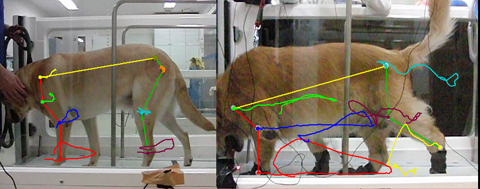

健常犬と障害犬のトレッドミル上歩行時のリサージュデータ比較

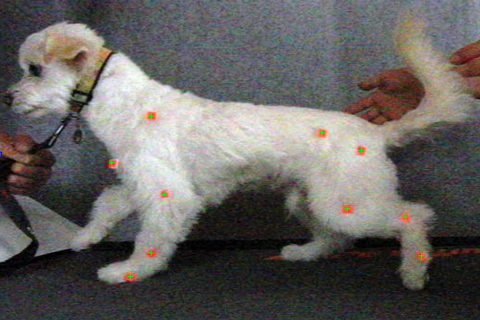

特殊マーカ利用で、専用照明なし動画でも、マーカ自動追跡が可能

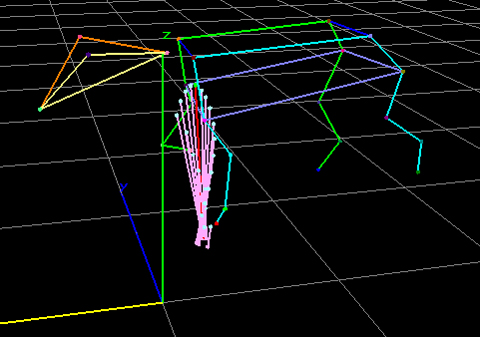

フォースプレートと同期して、3Dスティックピクチャ表示した図。
ピンク色の軌跡表示がフォースベクトルです。
